泊头市林都药用包装有限公司

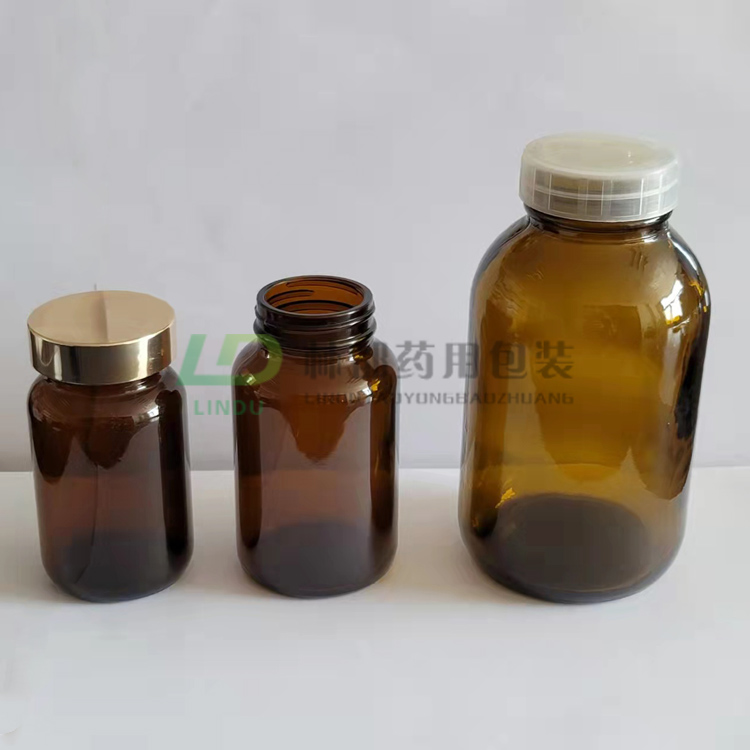

棕色广口玻璃瓶的瓶盖为PE、PP塑料盖或者电化铝盖，内衬1.5mm双层镀膜垫片，密封性能好，并可承受140℃蒸汽。如装腐蚀性产品，可另配硅胶垫片，丁基垫片，四氟垫片，也可铝箔封口。

棕色广口瓶从退火线上出来后，质检人员须对所有产品进行外观全检，其重点是：

（1）瓶子的汽泡：汽泡是玻璃瓶生产中易出现的问题，检验中大多数质检人员不能正确把握尺寸，如：瓶口封合面上∮1mm以上的汽泡不允许有；瓶身：∮1mm以下的汽泡一平方厘米以内不多于6个；1mm＜∮＜6mm的汽泡不多于3个，且间距在20mm以上。

（2）歪颈：主要是操作上手在操作中，口模与成模错位或口模的一边未全放在成模上所致，要求操作上手改正操作即可解决。即使不影响与盖子的配合，也影响整个玻璃瓶的外观。

（3）斜底：底部走料不均，半边厚，甚至厚过一半，影响产品质量，降底产品档次。

（4）合缝线的粗细：合缝线大过表面0.5mm，甚至出现刮手的感觉，是不允许的，特别的瓶口封合面上更不允许。主要原因是成模未合到位或磨损所致，需要重新修补，打磨，抛光和组合。

（5）料色：料子颜色一般来说不会作大改变除所用原料各成分发生变故外,一般不会改变,如果出现返青或返蓝的现象,可适当调节配方进行除色。

（6）口子的内外径及口子内凹口的出现：口子的内外径及门口易出现问题。外径：因口模在使用中易沾油污，导致防滑齿变小，盖子盖上左右打滑，不能紧密；瓶口内明现凹口，盖子的内塞塞入后不能紧密，会导致漏液，其主要原因是料子太软；或操作上手在料子进入初模后抽芯速度太快，料子未全成型所致；也有可能是芯子实在是太短，可适当加长一点芯子即可解决。

（7）座料（玻璃瓶偏斜）：主要原因是料子太红（温度太高），未全冷却，成模成型后粒子下座所致，也有可能是成型出来的产品未放在托底的中央所致。

（8）肩膀薄：一般是方瓶易出现，因为模具设计如此，主要靠操作上手的柔料动作、时机（料子颜色）的把握，严防死角不跑料，导致膀子薄，以致检验难以把握，途中运输或灌酒、销售中破损较大，造成损失。检验中可使用胶捶轻轻敲击膀子部位，发现问题立即反映，以便改正。

（9）瓶身不光亮：瓶身麻麻点点，雾雾的，透明度不好。主要是模具在成型中打脱模剂后，内表面有一层碳化物，可将其精抛光解决。

（10）麻料：瓶身上麻麻料多，主要是池炉温度过低，料子未完全熟，或供料机速过快，可降低机速，减少出料量，确保池内溶料温度等措施解决。

棕色广口玻璃瓶http://www.ldblp.com/zsgkp/
